背景简介
随着环境法规与燃油成本持续上升，汽车行业对车身结构轻量化的需求日益迫切。采用先进高强钢（Advanced High-Strength Steel，AHSS）并减薄构件厚度是一种有效途径，但焊接接头的存在严重制约了疲劳性能。研究表明，焊接钢结构的疲劳强度几乎不依赖于母材本身的力学性能，这使得AHSS的优势难以发挥。对此，对焊缝关键区域施加焊后处理成为提升疲劳性能的关键。喷丸作为一种成本效益高、易于工业实施的机械后处理方法，能够通过引入残余压应力和 加工硬化等机制有效提高疲劳强度。然而，与已建立设计指南的高频机械冲击（High-Frequency Mechanical Impact，HFMI）不同，喷丸处理目前仍缺乏标准化设计建议，限制了其在工程规范中的推广应用。
本研究以3.8 mm厚的铁素体-贝氏体（FB600）AHSS为对象，研究喷丸对双搭接焊接接头疲劳强度的提升效果，并重点解决残余应力与加工硬化二者贡献难以分离的难题。针对传统去应力退火会同时改变残余应力和加工硬化的局限，本研究结合可控热处理与预加载手段，配合疲劳试验和材料表征，实现了两种机制的独立评估。在此基础上，基于有限元分析建立了考虑喷丸影响的疲劳设计方法，以期为此类薄壁AHSS焊接结构的抗疲劳设计提供理论依据。
成果介绍
（1）喷丸处理对FB600高强钢薄壁双搭接焊接接头疲劳强度的提升效果显著，但受载荷比影响较大。如图1所示，当R=-1时，喷丸后106循环对应的疲劳强度由152 MPa提高至280 MPa，增幅约105%，且S-N曲线斜率由2.5变为5.2，表现出典型机械后处理的“平坦化”特征。而在R=0.1的拉-拉载荷下，相同寿命处的疲劳强度由123 MPa升至190 MPa，增幅约50%，低周区（105循环）增幅更降至15%。这是由于R=0.1下循环塑性导致残余压应力部分松弛，削弱了强化效益。
.png)

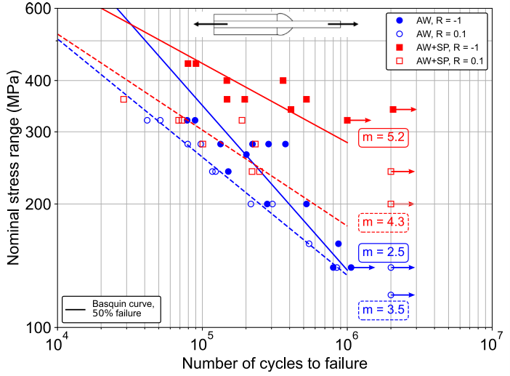

图1 在R=-1和R=0.1时焊后未处理（As-Welded，AW）状态和喷丸（Shot Peening，SP）处理后接头的S-N曲线
（2）通过对比AW+SP、PL+SP、SP+PL、PL+SP+HT等多种后处理配置（其中，AW表示焊态，SP 表示喷丸处理后，PL表示预加载，HT表示热处理）的疲劳结果，研究成功分离了残余应力、加工硬化和表面粗糙度的独立贡献。如图2所示，SP+PL组（喷丸后预加载以松弛残余应力）的疲劳强度较PL+SP组（预加载后喷丸，保留完整残余应力）低约22%，而与PL+SP+HT组（热处理同时消除残余应力与加工硬化）几乎相当。同时，PL+SP+HT与AW+PL+HT（未喷丸仅消除焊接残余应力）的S-N曲线无明显差异。这表明残余压应力是喷丸强化的主导机制，而加工硬化和表面粗糙度变化的影响可忽略不计。
.png)

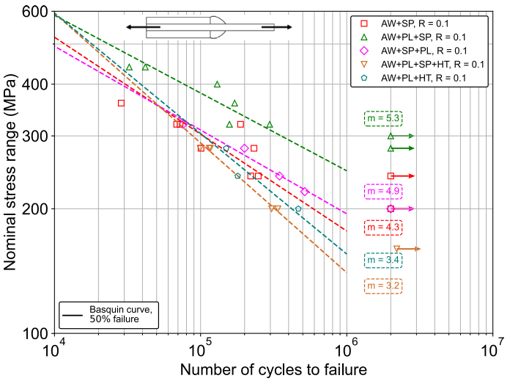

图2 焊态和不同处理的接头在R=0.1时的S-N曲线：喷丸（AW+SP）、预加载后喷丸（AW+PL+SP）、喷丸后预加载（AW+SP+PL）、预加载+热处理（AW+PL+HT）、预加载、喷丸再热处理（AW+PL+SP+HT）
（3）焊接角变形是影响薄壁接头疲劳强度的重要因素，必须纳入评估。如图3所示，若不考虑角变形，不同配置的疲劳数据分散较大，平均相对误差约19%。在有限元模型中引入实测角变形（图4中预加载可将其从0.7°降至0.14°）后，预加载组与非预加载组的Dang Van等效应力数据分散度明显下降，误差降至15%。Dang Van等效应力同时考虑了剪切应力和静水应力，是一种多轴应力评估指标。进一步在非局部准则中叠加喷丸残余应力的平均化分布，如图5所示，所有载荷比（R=-1与0.1）及所有处理状态（AW、AW+SP、PL+SP、SP+PL等）的疲劳结果全部坍缩至一条设计主曲线，平均相对误差仅约11%。
.png)

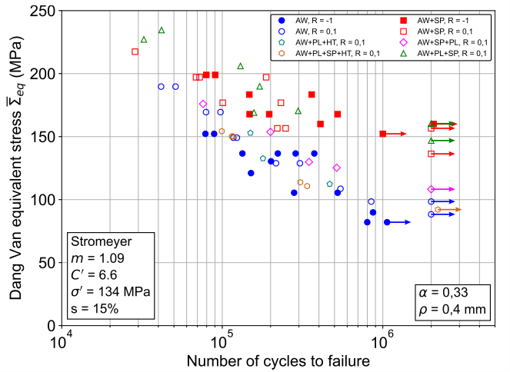

图3 针对不同构型获得的数值S-N曲线，以Dang Van等效应力表示为失效循环数的函数。在应用疲劳准则时，忽略残余应力，但考虑角变形
.png)

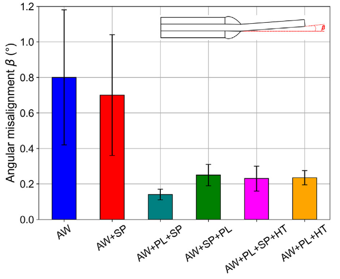

图4 六种不同配置的平均角度偏差，以及相关的标准偏差
.png)

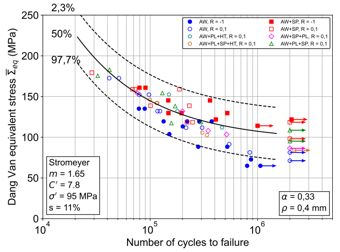

图5 Dang Van等效应力和失效周次之间的关系。在应用疲劳准则时，同时考虑了残余应力和角度偏差
（4）基于上述发现，本研究建立了显式考虑残余应力与角变形的非局部Dang Van疲劳设计方法。该方法采用线性弹性有限元计算焊缝局部应力场，随后通过积分球（半径ρ=0.4 mm）进行体积平均，并按式（1）同时计入循环载荷、夹持引起的弯曲应力（角变形）及喷丸残余压应力（静水压分量）。经参数优化（α=0.33），所得主曲线的Stromeyer参数为m=1.56、σ'=99 MPa（图5实线）。该连续型框架替代了传统基于疲劳等级（如Eurocode 3）的离散分类方法，可直接用于不同载荷比与表面状态的薄壁AHSS焊接接头疲劳设计，并可推广至T型接头与十字接头。
.png)
