背景简介
镍基高温合金Inconel 718因其优异的抗氧化和蠕变性能而广泛用于各种高温部件,这些部件通常在低于650℃的温度下工作。然而,火箭发动机或喷气发动机中的燃气涡轮盘的工作温度可能超过700℃,高温部件经历可变的操作条件,包括启动、关闭、部分负载和满载阶段。低周疲劳(LCF)通常在启动和关闭阶段发生,而在加载期间可能发生应力松弛或蠕变,这将导致部件寿命的进一步缩短。因此,深入了解这些部件的高温行为对于确保其可靠性、安全性和长期运行尤为重要。
本文研究了Inconel 718在650℃和730℃的沉淀硬化条件下的高温LCF和疲劳-蠕变(LCFC)行为,提供了Inconel 718的综合试验结果数据集,包括对各种载荷条件下的微观结构、损伤和变形机理的研究。扫描透射电子显微镜用于研究变形机理和微观结构,而电子显微镜用于分析失效模式和损伤机理,然后对试验结果进行分析,研究温度和保载时间对疲劳寿命的影响。
成果介绍
(1)如图1所示,在所有试验条件下均观察到循环软化现象,循环软化最初表现为快速的非线性趋势,随后呈较慢的渐进趋势。平均应力在LCFC试验中随应变保载的方向而相反变化,且在730°C的LCFC试验中,平均应力的变化幅度更大。LCF试验中观察到的疲劳寿命随应变幅的增加和温度的升高而降低。与650℃的LCF试样相比,LCFC试样的疲劳寿命更低。在730℃的试验中,压应变保载的LCFC试样的疲劳寿命比同样条件下无保载的试样更低,而拉应变保载的LCFC试样的疲劳寿命则更高。
![](/userfiles/7/images/10001(12).jpg)

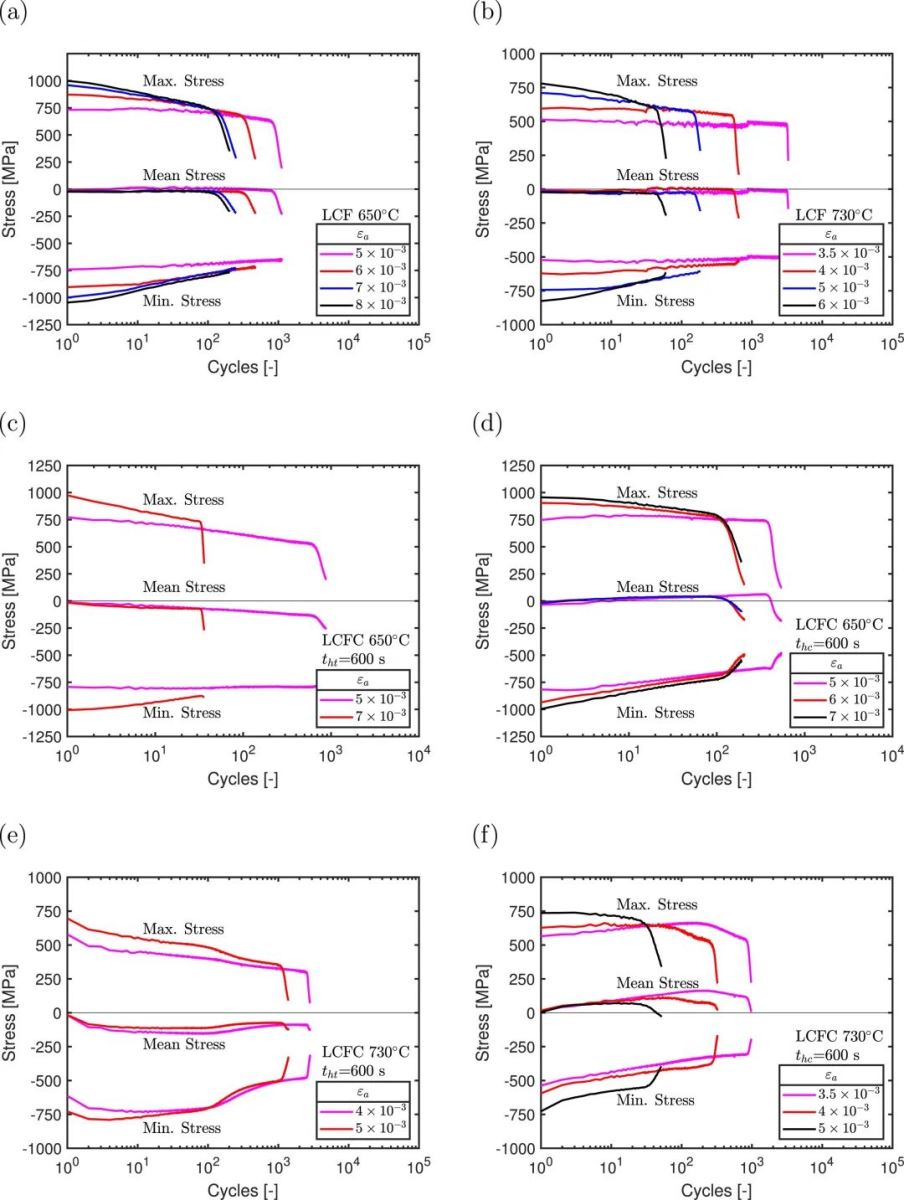

图1 在650℃ (a)和730℃ (b)下进行的LCF试验中,最小、平均和最大应力随循环次数的变化;在650℃下进行的(c)拉应变tht 和(d)压应变thc LCFC试验;在730℃下使用(e)拉应变和(f)压应变保载进行的LCFC试验
(2)所选试样的断裂面如图2、3所示,在所有研究的载荷条件下,主要的失效模式是晶间断裂。在650℃和730℃压应变保载的LCFC试验中,穿晶氧化物侵入体引起了多个裂纹萌生。此外,在730℃的LCFC试验中,亚稳γ’’相转变为稳定的δ相,在拉应变保载的情况下观察到更高比例的δ相。在730℃的LCFC加载后发现蠕变孔洞,与压应变保载相比,拉应变保载情况下的蠕变孔洞数量更高。相反,在连续LCF试验(650℃和730℃下)和650℃下的LCFC试验中,没有观察到蠕变孔洞和显著的δ相沉淀。
![](/userfiles/7/images/10002(12).jpg)

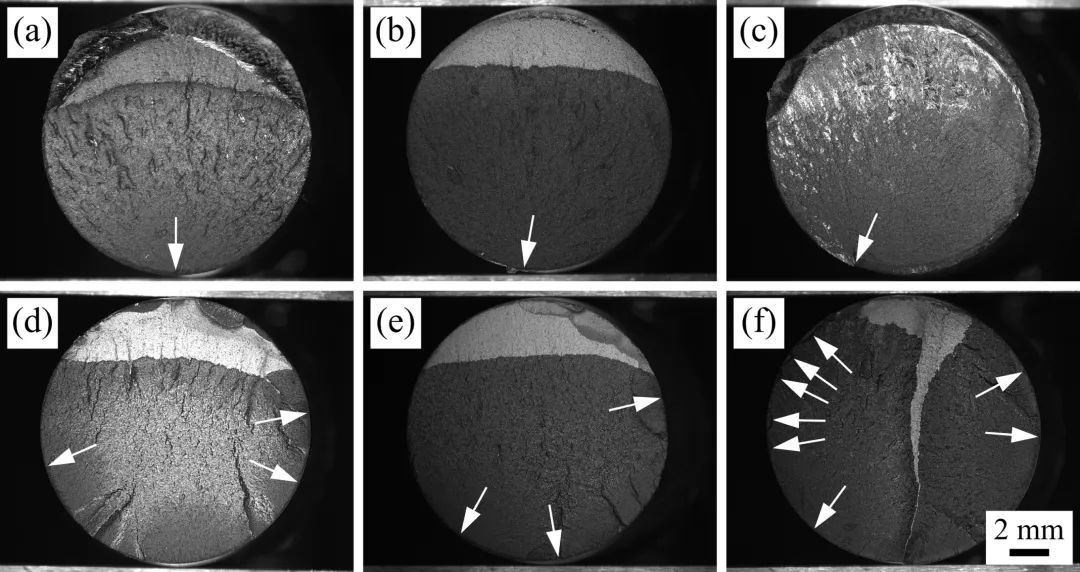

图2 (a) 650℃、εa=6×10-3和(b) 730℃、εa=4×10-3的LCF试样的断裂面;(c) 650℃、εa=5×10-3拉应变保载和(d)压应变保载的LCFC试样的断裂面;(e) 730℃、εa=4×10-3拉应变保载和(f) εa=3.5×10-3压应变保载的LCFC试样的断裂面;箭头表示试样表面的主要裂纹萌生
![](/userfiles/7/images/10003(9).jpg)

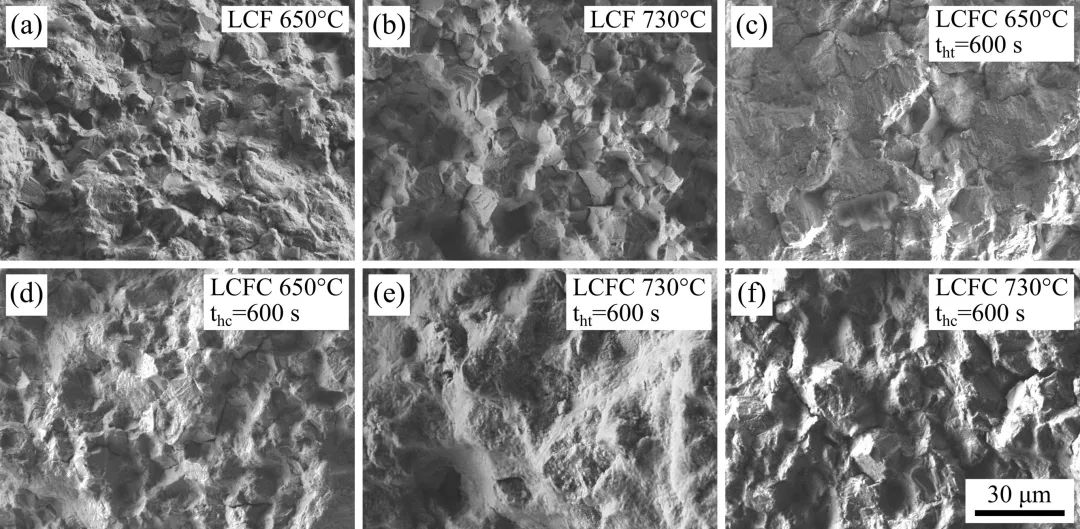

图3 LCF试样断裂面详细视图:(a) 650℃、εa=6×10-3和(b) 730℃、εa=4×10-3;LCFC试样断裂面详细视图:(c) 650℃、εa=5×10-3拉应变和(d)压应变保载;(e) 730℃、εa=4×10-3拉应变保载和(f) εa=3.5×10-3压应变保载
(3)在650℃下应变保载的LCF和LCFC载荷都产生了富含位错的驻留滑移带(PSB),很薄且平行于{111}面,偶尔伴有变形纳米孪晶,如图4所示。观察到的循环软化与沉淀物剪切和PSB的形成有关。在650℃拉应变保载的LCFC试验中,PSB内的椭圆颗粒被鉴定为δ相核,而在压应变保载的情况下,观察到变形纳米孪晶,偶尔也会出现PSB。在730℃的LCFC试验中,与压应变保载相比,在拉应变保载的循环过程中观察到δ相增长的趋势更高,而无论是拉应变还是压应变,大量的δ相沉淀和γ’/γ’’相沉淀的粗化都会导致额外的软化,随着试验时间的延长,软化程度会增加。
![](/userfiles/7/images/10004(12).jpg)
图4 STEM图显示的微观结构退化,(a), (b) :650℃、εa=6×10-3的LCF试样;(c), (d):650℃、εa=5×10-3拉应变保载的LCFC试样;(e), (f):650℃、εa=5×10-3压应变保载的LCFC试样
(4)Inconel 718在LCF和LCFC试验中的循环应力-应变曲线如图5(a)和(b)所示。使用Manson-Coffin-Basquin模型描述的应变-寿命曲线如图5(c)和(d)所示,使用Manson-Coffin模型绘制的塑性应变-寿命曲线如图5(e)和(f)所示。在650℃压应变保载的LCFC试验中,与拉应变保载的试样相比,较高应变范围的寿命更高。在730℃下,与LCF试验相比,压应变保载的LCFC试样的寿命降低,这归因于氧化引起的裂纹和拉伸平均应力。相反,在具有拉应变保载的LCFC试验中,730℃下观察到的寿命高于LCF试样,这种增加主要归因于显著的压缩平均应力。
![](/userfiles/7/images/10005(9).jpg)

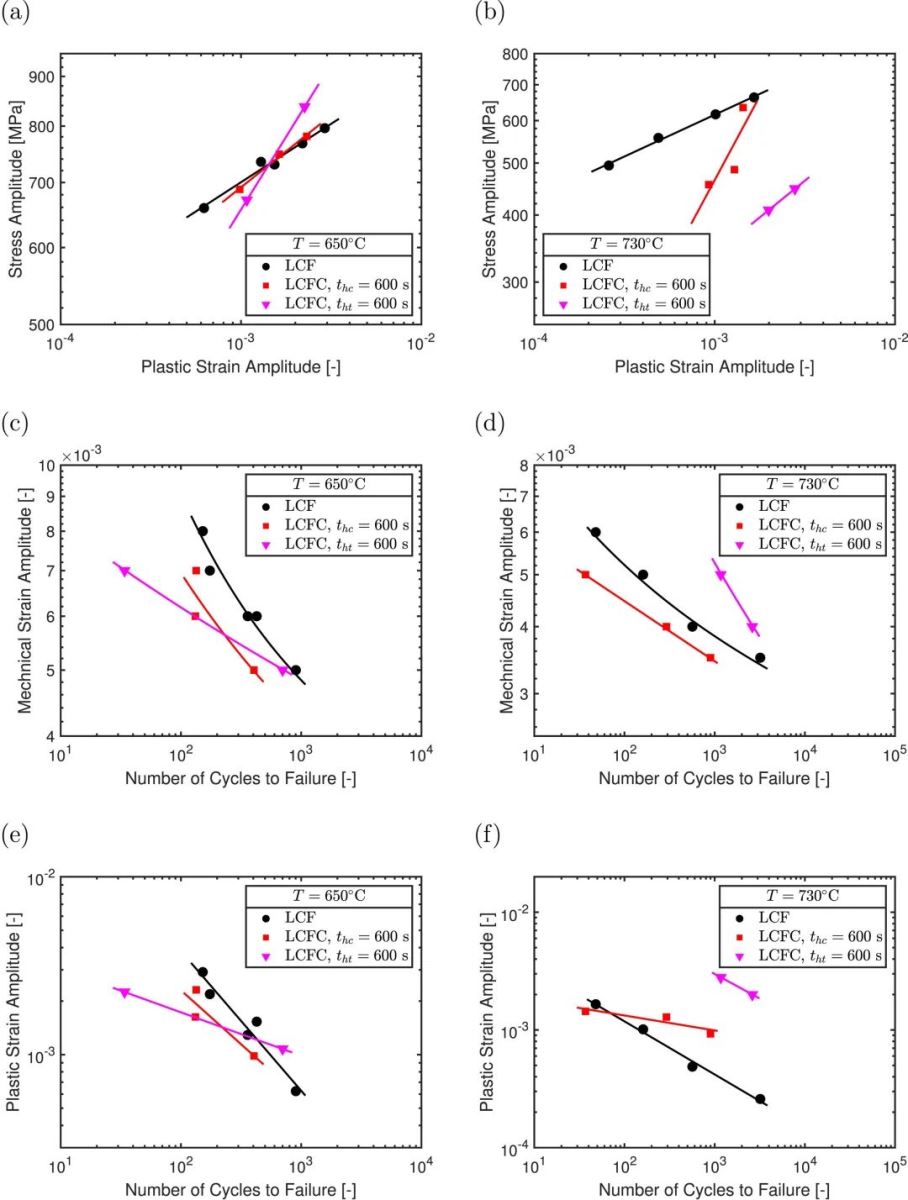

图5 (a), (b):650℃和730℃下的LCF和LCFC试验的循环应力-应变曲线;(c), (d):650℃和730℃下的LCF和LCFC试验的Manson-Coffin-Basquin应变-寿命图;(e), (f):650℃和730℃下的LCF和LCFC试验的Manson-Coffin塑性应变幅度-寿命图;循环应力-应变和疲劳曲线都是在寿命中期确定的
致谢
作者感谢捷克科学基金会(Czechia)21-06645S号拨款的支持,以及感谢由Johannes Amos Comenius计划资助的“生物和生物启发系统的机械工程”项目的支持(项目编号:CZ.02.01.01/01/00/22_008/0004634)。本文第一作者、通讯作者:Michal Bartošák( Czech Technical University in Prague)。
